一種內花鍵加工方法:拉銷加工
發(fā)表時間:2020-05-09 網址:http://nxczl.com/ 編輯:一同傳動
一種內花鍵加工方法:拉銷加工工藝說明如下,供參考了解。
一、內花鍵拉削工藝

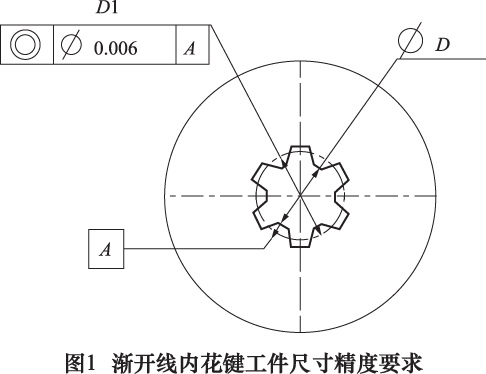

為了保證傳動軸與齒輪連接具有較高的強度,并且安裝之后有較好的同軸度,齒輪內花鍵必須要有很高的尺寸精度和位置精度。
齒輪內花鍵的尺寸精度可以以拉刀刀齒的加工精度保證,而齒輪內花鍵的位置精度需要設計一套工藝方案來保證。
二、內花鍵底孔加工工藝
當拉削刀具前導向、后導向與漸開線內花鍵底孔接觸的時候,作為拉削工藝導向孔的內花鍵底孔必須具有很高的尺寸、形狀、位置精度,才能保證齒輪內孔與漸開線內花鍵分度圓具有很高的同軸度。
通常把孔的深度與直徑之比超過5:1便視為深孔加工,深60mm、直徑為5mm的內花鍵底孔就算是深孔。
深孔加工是在封閉或半封閉的空間內進行的特殊性加工,具有排屑難、冷卻難、潤滑難和工具系統(tǒng)剛度低等特點。
三、拉刀設計及加工
漸開線內花鍵槽的槽型尺寸和精度是靠拉削刀具來保證的,拉刀設計的合理性和制造精度決定著漸開線內花鍵槽的加工精度,因此拉刀的設計和加工是非常重要的。
相比于插齒加工漸開線內花鍵,拉削工藝具有高效、高精度等特點,應用廣泛。以上說明如有不清楚的地方或相關需求,可向一同廠家免費咨詢。
