2種齒輪沖齒模具:普通和精密沖齒模具相關說明
發表時間:2020-05-26 網址:http://nxczl.com/ 編輯:一同傳動
2種齒輪沖齒模具:普通和精密沖齒模具相關說明分別如下,供參考了解。
1、普通沖齒模具
下圖是普通沖齒模具結構圖。齒輪零件模數m=0.165mm,齒數z=32,齒厚s=0.26mm,料厚t=0.18mm,材料牌號HPb63-3。
此模具在4t沖床上使用。工件裝在凸模4的定位銷6上,以中心孔定位沖齒形。沖齒凹模19固定在凹模座9上,用定位銷14和螺釘8固定在上模座7上。凸模4固定在下模座1上,用銷子和螺釘固定。上下模相對運動靠導柱2導向。傳力桿15,通過打料杄12由橫梁打出工件。沖齒廢料經凸模下落脹裂而散落。
2、精密沖齒模具

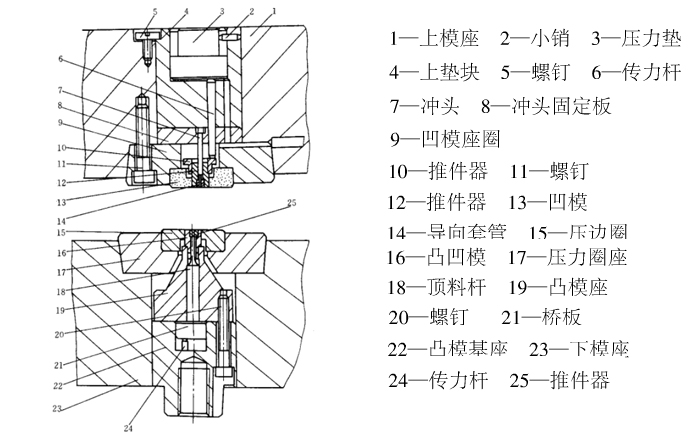

常用的齒圈壓板精沖模具有兩類,一類是固定凸凹模式精沖模,另一類是活動凸凹模式精沖模具。下圖是活動凸凹模式的沖齒模具。
這種結枃的精沖模具其主要元件裝在模架上,上模對下模的位置是經導柱導向裝置確定的。凹模13緊壓在凹模座圈內。凹模座圈9靠錐面及螺釘、銷釘圊定在上模座內推件器10和12裝在凹模13內,反頂壓力由機床供給,通過壓力墊3經傳力桿6傳給推件器12。壓邊圈15用其外圓錐壓入壓邊圈座17。壓邊圈座用錐面定位,并用螺釘、銷子固定在下模座內。壓邊圈上沒有齒圈,而制成平面狀的。凸凹模16的位置由壓邊圈固定,齒圈壓板力是由機床提供,經模架下部傳遞。同樣的壓力經傳力桿24,橋板21和頂料桿18作用在推件上。
