斜齒輪加工

發表時間:2019-11-09   網址:http://nxczl.com/    編輯:一同傳動

斜齒輪加工時的運動和傳動原理:

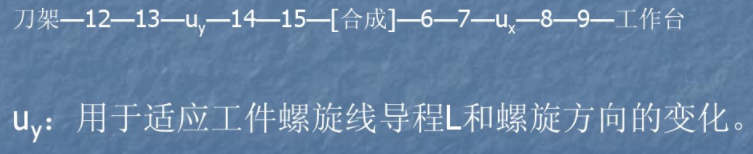

差動運動傳動鏈:保證刀架沿工件軸線方向移動一個螺旋線導程L時,工件附加轉1轉,形成螺旋線齒形。屬于內聯系傳動鏈。

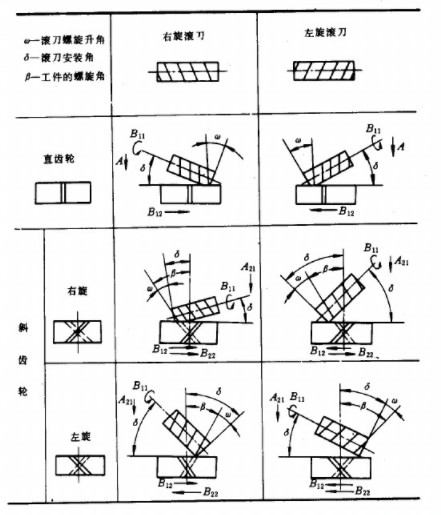

滾刀安裝角:


滾切斜齒圓柱齒輪時滾刀的安裝角δ為:


δ=β±ω


當被加工的斜齒輪輪齒與滾刀的螺旋方向相同時取“一”號,螺旋方向不同時取“+”號。


滾切直齒圓柱齒輪時滾刀的安裝角δ為:


δ=±ω


β—齒輪螺旋角


ω—滾刀螺旋升角


加工蝸輪運動和傳動原理:

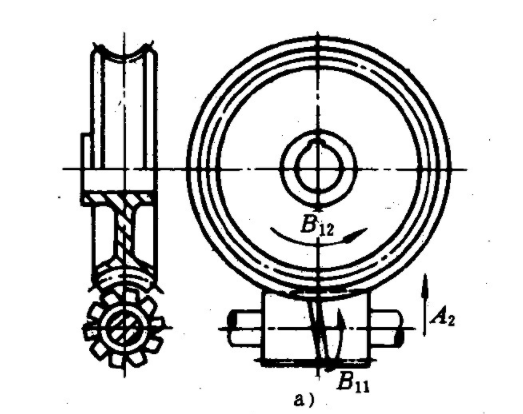

1、徑向進給法:

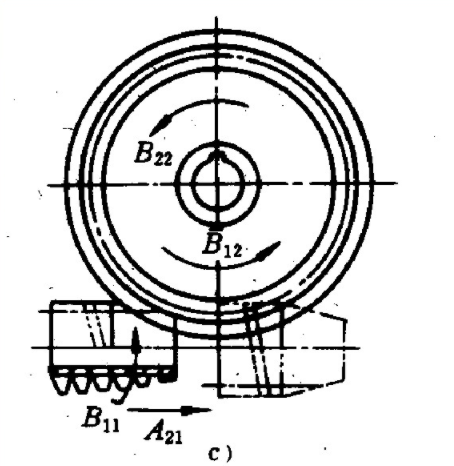

2、切向進給法:


更多斜齒輪加工內容,可向一同精密齒輪加工廠家免費咨詢。以上內容包括但不僅限于,如有不足歡迎補充。
